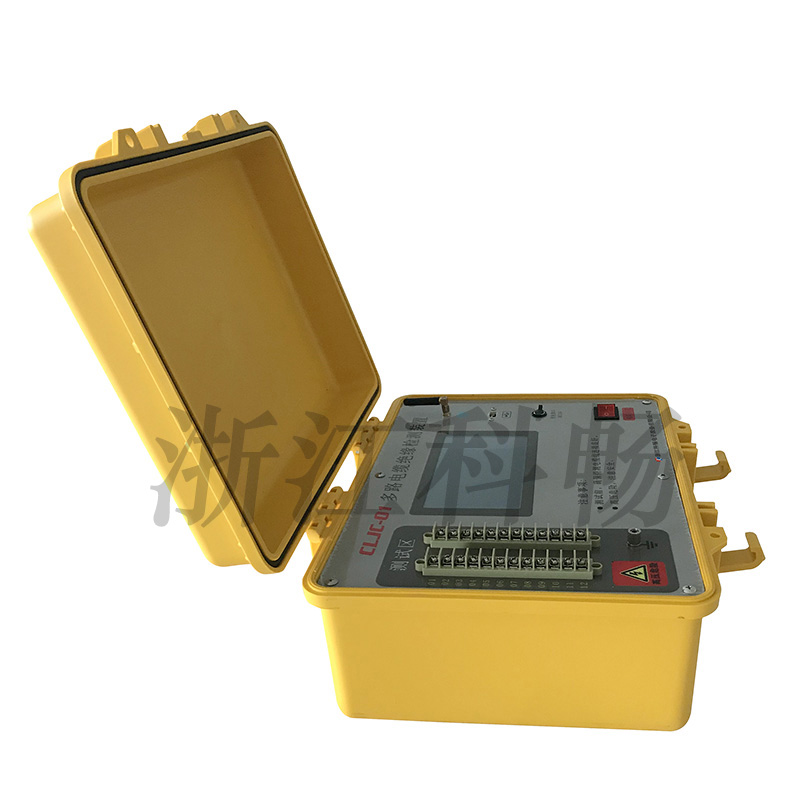

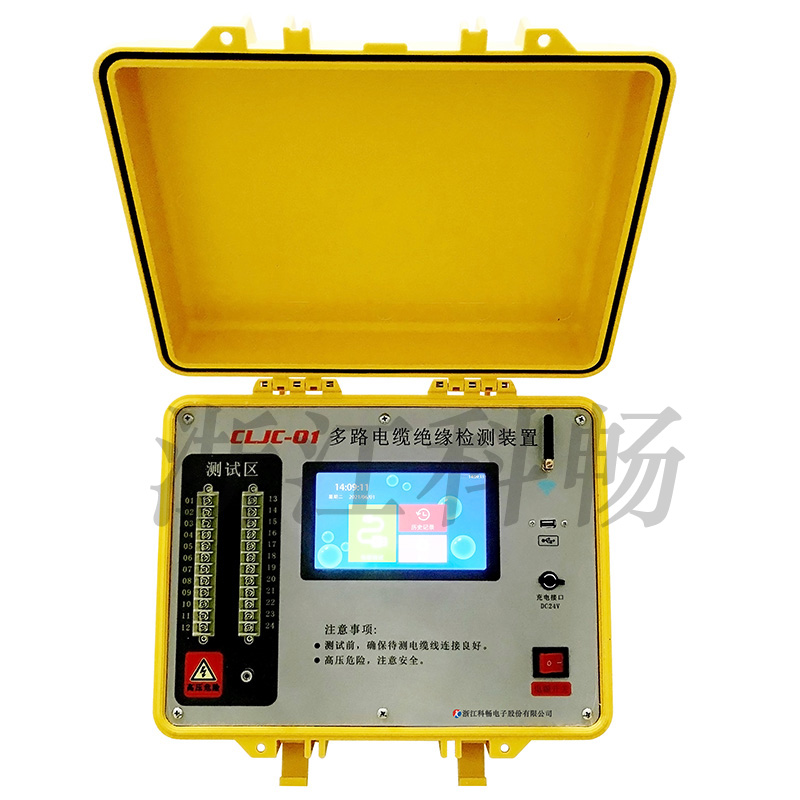

多路電纜絕緣檢測裝置
產品型號：CLJC01
外形尺寸：410mm*330mm*200mm
產品重量：7.5kg
產品型號：CLJC01
外形尺寸：410mm*330mm*200mm
產品重量：7.5kg
多路電纜絕緣檢測裝置由中大規模集成電路組成，自動完成變電站二次電纜的一次性測試，測試時不需要人工介入，自動測試完成并生成報表。裝置具有自動化程度高、輸出功率大，短路電流值高，輸出電壓等級多(現在自行設定，按四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。

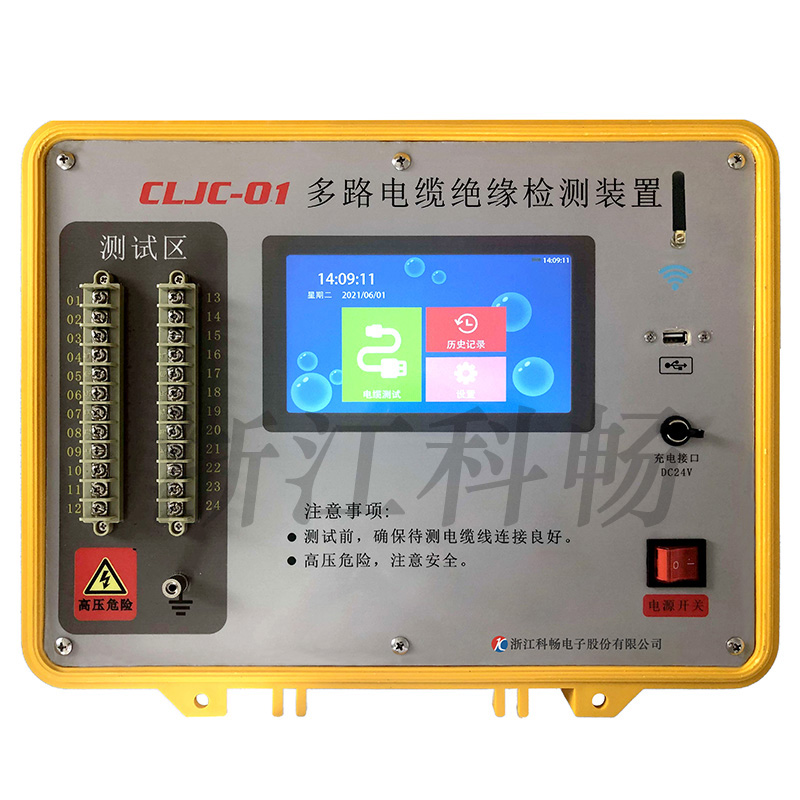

外殼由豪華全絕緣便攜箱組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于3mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷，最大測試24芯電纜，可根據不同的電纜芯，自動一次性完成芯與芯之間的不同絕緣阻抗，對于有問題的絕緣自動判定并記錄，裝置內置有報警和數據存貯，可以導入電腦，形成測試報告，是一款絕緣測試設備。
